Max Jac 重型電動推桿

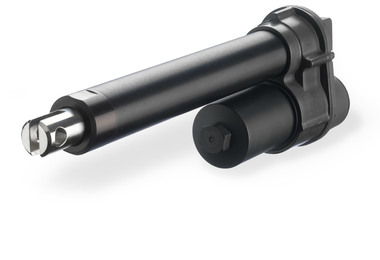

Max Jac 重型電動線性傳動裝置

新型 Thomson Max Jac 線性傳動裝置是您可以在當今市場上找到的一款最堅固的傳動裝置。該產品得益于 Thomson 為非公路車輛系統市場制造線性傳動裝置獲得的十年經驗。 制造的 Max Jac 在惡劣環境下(例如肥料、泥漿、沙、高壓噴水流、稀泥漿、鹽水、雪、高溫或強震動)使用時無需任何維護和服務。 Max Jac 不僅物理結構堅固,外形緊湊,而且還可提供高性能 - 提供高速、高效和準確性。 和所有 Thomson 產品一樣,如果 Max Jac 不能滿足您的要求,我們將很樂于設計能夠與您準確的規格相匹配的自定義版本。

產品介紹

讓 Thomson 幫助您做出選擇!

Max Jac 規格

性能規格 MX**W
蝸桿螺釘
MX**B
滾珠螺桿
最大動態負載: N (lbf) 500?(112.4)??? 800 (179.8)
最大動態負載: N (lbf) 2000 (449.6) 100-350**
最大無負載速度: mm/s (in/s) 33 (1.3) 60?(2.36)
最大滿負載速度: mm/s (in/s) 19?(0.75) 30?(1.18)
可用輸入電壓: VDC???? 12, 24
標準行程長度: mm (in) 50, 100, 150, 200, 250*, 300*
(2, 4, 6, 8, 10, 12)
運行溫度: ºC (F) -40 to +85 (-40 to +185)
滿負載占空比 @ 25 ºC 25%
最大軸向間隙: mm (in)???? 0.3 (0.012)
抑制力矩: Nm (lbf-in)???? 2 (18)
導線截面: mm² (in²) 1 (0.002)
電纜長度選項:?mm (in) 300 (11.8), 1600 (63)
防護等級 IP66, IP69K
耐鹽霧 h? 500
生命周期 500000***
模擬位置反饋信號: VDC 0.5 to 4.5
編碼器位置反饋 5V 直流輸入,2 通道

* 行程只能針對滾珠螺桿模型
** 滾珠螺桿裝置的靜態力(即后驅動力)根據運行周期數和負載而變化
*** 針對滾珠螺桿傳動裝置,行程 100 mm,平均負載 500N,且不斷更改負載方向

Max Jac 功能和優點

  • 壽命較長,可靠
  • 小型外形 w/不銹鋼適配器
  • 高達 100% 占空比性能
  • 適用于氣動轉換的解決方案
  • 免費維護,高度防腐
  • 非觸點模擬或編碼器位置反饋選項
  • 高速高效
  • 間隙最小,抗振動
  • 針對惡劣溫度范圍制造
  • 針對高壓噴水流沖洗制造
  • 能夠耐受惡劣的灰塵、臟物和泥漿環境

瀏覽MaxJac零件編號
